Вимірювання вільного простору руху клапана

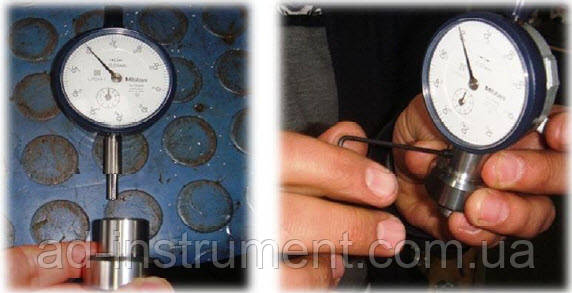

1.З'єднуємо пристрій вимірювання вільного руху циферблатного
індикатора до циферблатному індикатору.

2. Перевернувши ТНВД догори дном ззаду натискаємо на клапан тим самим встановлюємо
циферблатный індикатор.

Гарненько натискаємо на циферблатный індикатор, після того, як переконалися що
пристрій циферблатного індикатора щільно село обнуляем індикатор.

3. Тепер назад повертаючи ПНВТ (Широка сторона клапана) затискаємо затичку
тарованим ключем.

Примітка: При процесі затягування затички тарований ключ потрібно
налаштувати на 55 Ньютон-метр.

4. Після затискання затички назад повертаємо ТНВД потім встановлюємо раніше
обнулений індикатор як показано на рисунку. Обнулений індикатор повинен
виміряти 0.14 мм, тобто розмір вільного простору руху клапана має
бути 0.14 мм (В деяких вантажних автомобілях може бути 0.15 мм)

Примітка: Якщо розмір вільного простору руху клапана вимірюється менш
0.14 мм ( наприклад 0.11 ― 0.12 мм ) в такому випадку широку частину клапана потрібно трохи
підточити до досягнення 0.14 мм. Або ж можна підточити затичку. (Враховуючи цю тонкість
наша компанія виробляє широку частину калапана на 0.05 мм більше)

Примітка: Якщо розмір вільного простору руху клапана вимірюється більше
0.14 мм ( наприклад 0.16 мм ― 0.17 мм ) в такому випадку потрібно сильніше затиснути затичку
тарованим ключем. Ми не рекомендуємо цей спосіб, але на практиці цей метод
використовується.

А тепер приступимо до вимірювання намагнічування.

5. Після того як зажмем затичку тарованим ключем на 55 Ньютон-метр
назад повертаємо ТНВД і перш ніж одягнемо пружину на місце
намагнічування хорошенко затягуємо гвинти.

6. Після того як затягнули гвинти вимірюємо намагнічуванні за допомогою
пристрою Циферблатного Індикатора. Глибина боку намагнічування
ТНВД присоедененного без пружини повинна бути 0.25 мм

Примітка: Якщо намагнічування вимірюється 0.20 мм в місце 0.25 мм тиск
буде високим. Якщо ж вимірюється 0.30 мм тиск буде низьким.

Що ж робити якщо намагнічування вимірюється 0.20 мм в місце 0.25 мм?
Квадратну пластинку находяшуюся на місці намагнічування потрібно підточити на 0.05 мм

Що ж робити якщо намагнічування вимірюється 0.30 мм в місце 0.25 мм?
Круглу наружнюю поверхню потрібно підточити на 0.05 мм

7. Таким чином досягнувши розміру 0.25 мм на боці намагнічування
починаємо збирати ТНВД.

8. Після збору ПНВТ в цілях контролю вимірюємо соленоїд з допомогою
мультиметра. Значення вимірювання соленоїда приблизно має
состовлять 1,2 Кбайт.

9. ТНВД готовий до використання.

10. Якщо у вас є можливість протестувати товар на тестовому обладнання
ви можете побачити що клапан працює без проблем.

                                 В крации:
1. Движение свободного пространства должно быть 0.14 мм
2. Пространство намагничивания должно быть 0.25 мм
3. Клапан должен быть наиболее плотно входяший (выходяший)
4. На конусной сторонe клапана должна остаться линия на 0.2 мм снутри
5. Значение измерения соленоида приблизительно должно состовлять 1.2 Кбайт
Если вышеуказанные значения будут верно установлены, а также если седло
клапана неповреждено нет никаких оснований для того,чтобы ТНВД или
Насос ― Форсунок не сработал.
В заклучение хотим подчеркнуть то, что в процессе замены клапана Чистота
дуже важлива. Так як одиниця вимірювання в нашій справі дорівнює 0.01 мм найменша
пил або бруд у результаті можемо привести до помилки,навіть якщо все було
зроблено вірно.
