Інструкція заміни клапана знаходиться в ТНВД і Насос Форсунок

ЕЛЕМЕНТИ НЕОБХІДНІ ДЛЯ ЗМІНИ КЛАПАНА В ПАЛИВНОМУ НАСОСІ
ВИСОКОГО ТИСКУ (ТНВД) І НАСОС-ФОРСУНКИ ТОРГОВОЇ МАРКИ BOSCH

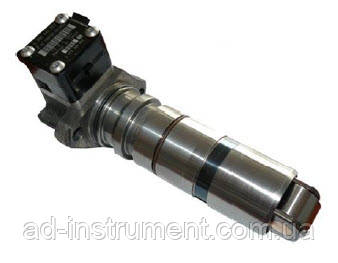

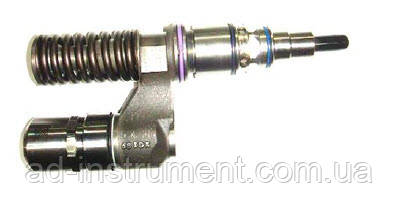

1. Паливний Насос Високого Тиску (ТНВД) і Насос-Форсунок торгової
марки Bosch.

2. Циферблатный Індикатор.

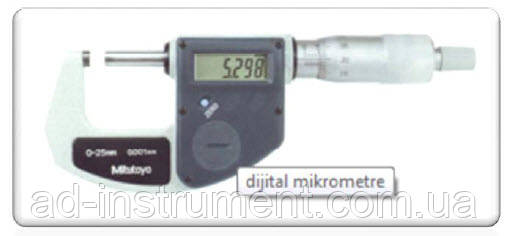

3. Мікрометр

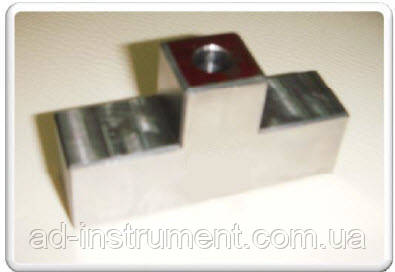

4. Пристрій Циферблатного
Індикатори для вимірювання
вільного простору руху клапана в ТНВД

5. Пристрій Циферблатного
Індикатори для вимірювання
вільного простору руху
клапана в Насос-Форсунки.

6. Пристрій Циферблатного Індикатора для вимірювання простору
намагнічування в (ТНВД) і Насос-Форсунки.

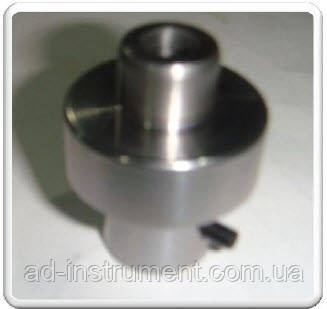

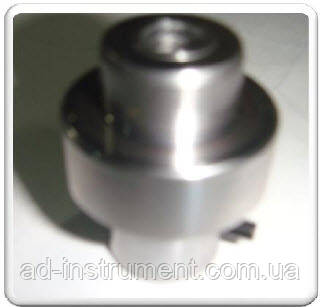

7. Апарат Притирання Сідла Клапана.

8. Апарат Притирання Конуса Сідла
Клапана (з червоною крапкою)

9. Апарат коригування якості
поверхні конуса сідла клапана
(із зеленою крапкою)

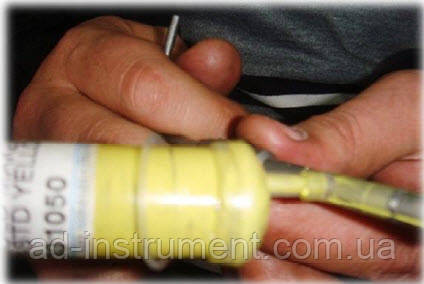

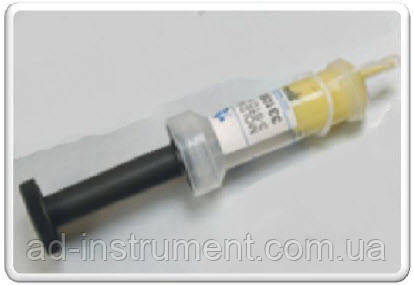

10. Алмазна паста (3 micron – 3 STD)

11. Шестигранний ключ (3мм)
від'єднання і приєднання
клапана.

12. Ключ для закріплення відкриття
пристрої Циферблатного
Індикатора (L)

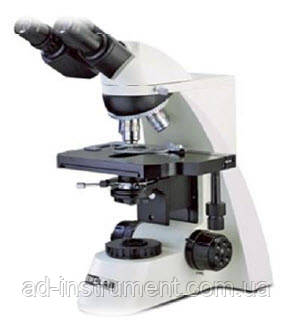

13. Мікроскоп

14. Фігурний ключ для расскрутки і
затискача болта знаходиться у відділі
намагнічування ТНВД і Насос-Форсунка.

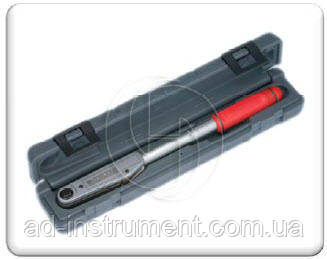

15. Тарований Ключ

16. Ну і звичайно ж Клапан

ЯК ЗАМІНЮВАТИ КЛАПАН НА ПАЛИВНОМУ НАСОСІ ВИСОКОГО ТИСКУ
(ТНВД) І НАСОС-ФОРСУНКИ?

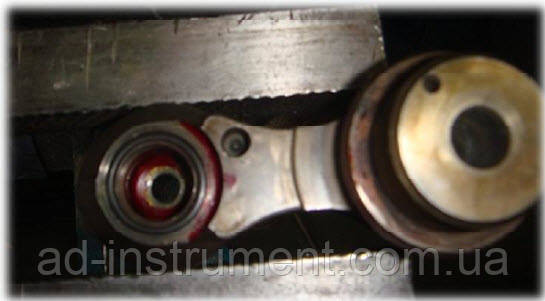

1. Потрібно повністю розібрати паливний насос високого тиску і вийняти
зсередини старий клапан.

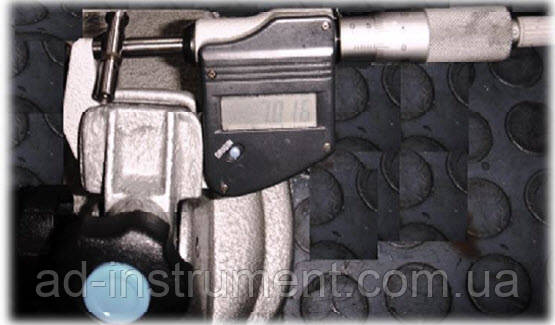

2. Вимірюємо товщину старого клапана за допомогою мікрометра.

3. Потім потрібно підібрати відповідний клапан у відповідність з розміром старого
клапана. (Наприклад якщо з ТНВД вийняли клапан розміром 7.015 мм треба
спробувати новий клпапан розміром 7.015 мм, якщо не підійде спробувати клапан
розміром 7.020 мм). Важливо тут, підібрати відповідний клапан".

Після підбору відповідного клапана приступаємо до притиранні.

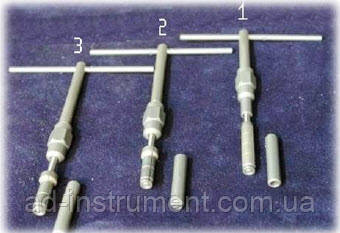

4. Комплект апаратів притирання складається з 3-х апаратів.

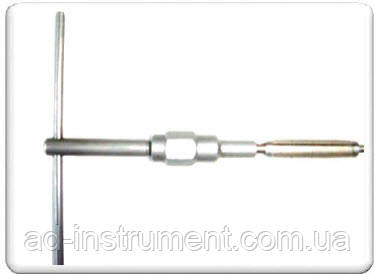

(a) Апарат притирання сідла клапана використовується для розширення гнізда
клапана.
(b) Апарат притирання конуса сідла клапана (з червоною крапкою) використовується
для востоновления зруйнованої конуса сідла клапана.
(c) Апарат коригування конуса сідла клапана (з зеленою крапкою)
використовується для вирівнювання поверхні конуса.

Тепер, давайте по черзі розглянемо процес притирання

5. Вище ми підібрали відповідний клапан для ТНВД замість зламаного клапана
(припустимо розміром 7.020 мм). Тепер потрібно налаштувати апарат притирання сідла
клапана в такий же розмір 7.020 мм.

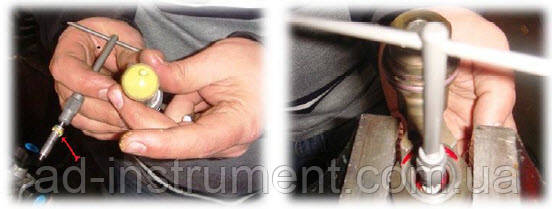

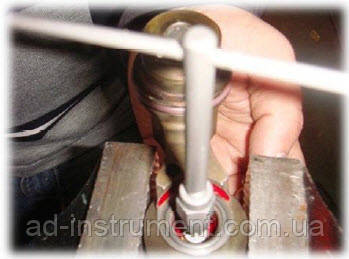

a) Якщо гніздо апарату притирання сідла мало для розширення гнізда апарату
потрібно надіти капелюшок на голівку апарату і бити молотком поки не
досягнемо відповідного кута (7.020 мм).

b) Якщо гніздо апарату притирання сідла велике для зменшення гнізда
апарату потрібно притиснути апарат за допомогою даного інструменту і
раслоблая крутити зверху до досягнення потрібного кута (7.020 мм ).

Примітка: Апарати притирання розроблені з точки зору регулювання будь-якого
розміру. (6,995 мм -7,080 мм).

6. Після встановлення апарату пртитирки сідла клапана у відповідний розмір
(7,020 мм) потрібно замазати алмазною пастою апарат.

7. Тепер приступаємо до притиранні для адаптації нового клапана в сідло клапана.
Зверху злегка придавлюючи на апарат притирання сідла клапана крутимо
направо-наліво.Продовжуємо даній дії 15-20 секунд. Тут важливо
підібрати розмір клапана найбільш щільно включений (выходяший) в сідло.

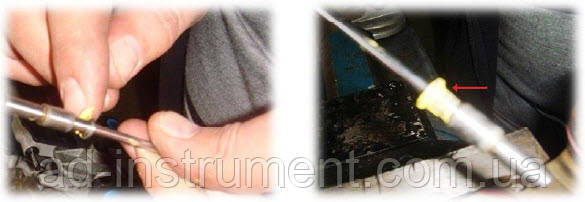

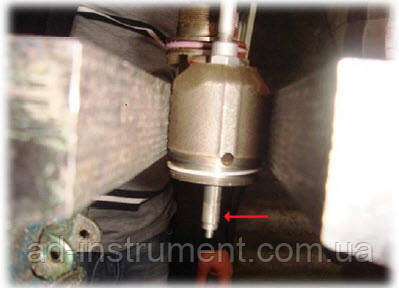

Примітка: Для того щоб зрозуміти результат дії розширення головка
апарату притирання сідла повинна повністю випирати як на малюнку вище.

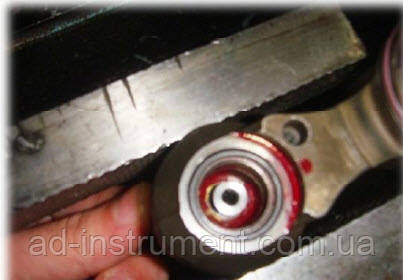

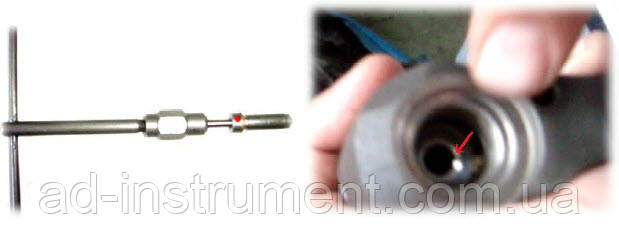

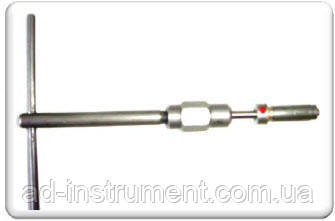

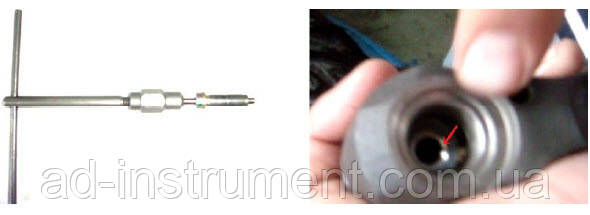

8. Тепер, потрібно взяти апарат притир конуса сідла клапана (з червоною крапкою)
який служет для востоновления зруйнованого конуса сідла клапана
(зазначеного на малюнку нижче).
Для апарату притирання конуса (з червоною крапкою) таким же чином як на
апараті притирання сідла (показанно вище) виробляємо процес зменшення /
збільшення. Розміщуємо апарат притирання конуса (з червоною крапкою) в сідло
клапана якщо апарат качаеться свідчить про те є вільний простір. Для
розширення апарату потрібно знову надіти капелюшок на голівку апарату і бити
молотком. Якщо апарат не в яку не вміщається в сідло значить потрібно його
тепер зменшити.

9. Після того як підберемо відповідний розмір вирівнюємо зруйновану
поверхня конуса апаратом притирання конуса сідла клапана (з червоною
точкою).Зверху злегка придавлюючи на апарат притирання крутимо направо-
наліво.Продовжуємо даній дії 15-20 секунд.

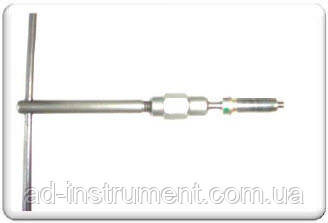

10. Потім беремо апарат коригування якості поверхні конуса (з
зеленою крапкою). Даний апарат покращує якість поверхні конуса. Для
апарату коригування якості поверхні конуса (з зеленої
точкою) таким же чином як на апараті притирання сідла (показанно вище)
виробляємо процес зменшення / збільшення. Розміщуємо апарат
коригування якості поверхні конуса (з зеленою крапкою) в
сідло клапана якщо апарат качаеться свідчить про те є вільний простір.
Для розширення апарату потрібно знову надіти капелюшок на голівку апарату та
бити молотком. Якщо апарат не в яку не вміщається в сідло значить потрібно
його тепер зменшити.

11. Після того як підберемо відповідний розмір для того щоб поліпшити
якість поверхні конуса потрібно змастити зазначену на малюнку частина
апарату (з зеленою крапкою) алмазною пастою. Зверху злегка придавлюючи на
апарат коригування (з зеленою крапкою) крутимо направо-наліво.Продовжуємо
даній дії 15-20 секунд.

Таким чином востанавливаем в колишній стан зруйновану поверхню ТНВД.

12. Тепер ще раз пробуємо вставити підібраний раніше відповідний клапан.

13. Після того, як переконалися в розмірі клапана змащуємо конусну частину
клапана алмазною пастою як на малюнку (на широку сторону).

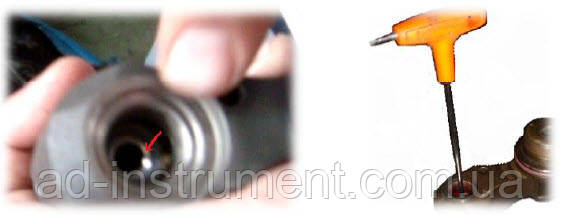

14. Тепер вставляємо змащений клапан в притирнутое сідло з допомогою
шестигранного ключа (3мм) а також злегка натискуючи на клапан намагаємося
залишити слід на клапані (повертаючи наліво-направо).

15. Дивимося на слід залишився на клапані через мікроскоп.Слід
приблизно повинен залишитися на 0.2 мм всередині конусної боку клапана.
