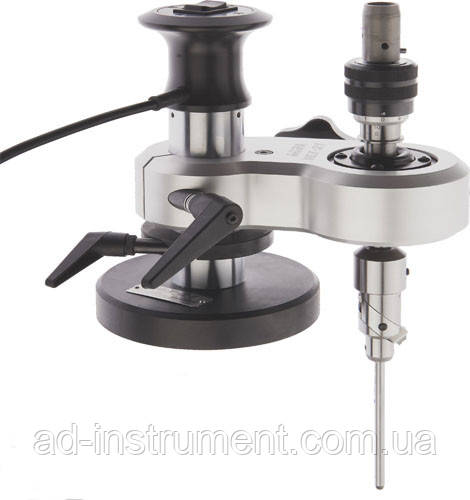

Пристрій для оброблення та вирізання сідел на ГБЦ VGX-21 MIRA

Пристосування VGX-21 MIRA (Швейцарія) для оброблення та вирізання сідниць (16...75 мм) на ГБЦ двигунів легкових і вантажних автомобілів. Оброблення сідла здійснюється профільним різцем підвищеної жорсткості. Обробляються всі три фаски одночасно. Базування машини відносно сідла здійснюється пілотом, який вставляється у втулку клапана.

Інструментальна головка спільно з пілотом має 6 ступенів свободи, що забезпечує швидке та точне базування.

Базування машини відносно сідла відбувається відносно циліндричного пілота, який вставляється у втулку клапана з проміжком до 0,02 мм. Досить двох обертів шпинделя для його самоцентрування, після чого сфера шпинделя фіксується гідравлічним затискачем.

Базування здійснюється у втулках із діаметром отвору від 4 до 16 мм. Осьове подавання шпинделя під час обробки сідла забезпечується мікрогвинтом і контролюється за шкалою (одне ділення 0,02 мм).

Mira VGX-21 жорстко фіксується на робочому столі електромагнітним.

Характеристики:

• Електроживлення — 220 В
• Діапазон діаметрів сідел для оброблення  - 16…75 мм
• Діапазон діаметрів отворів у втулках  - 4…16 мм
• Діапазон діаметрів сідниць для вирізування — 21...75 мм
• Потужність електродвигуна — 240 Вт/370 Вт

Стандартна комплектація:

• ручной станок VGX-21;
• інструментальна головка DТ1 (для оброблення сідел діаметром 21...45 мм);
• 6 пілотів в асортименті (FD-тип);
• 6 різців в асортименті (SK — тип) різного профілю;
• пристрій для встановлення положення різця;
• затискна система для кріплення ГБЦ;
• електромагнітна здатність (220 В);
• інструментальний ящик;
• сервісні ключі;
• каталог інструментів (різців) Mira;
• інструкція з експлуатації ( російською мовою).

Опціональні комплектуючі:

• Інструментальна головка DT05
• Інструментальна головка DT2
• Резец (SK – тип) станд. (Див. каталог) серій  А, В, С
• Різець підвищеної твердості (SKХ — тип) станд. (Див. каталог) серій  А, В, С
• Різець (SK — тип)
• Рецетримач під різці станкового типу (NWN) серій А, В, С
• Різець станочного типу (NWN)
• Пілот (FD-тип) d=9,52 мм (посадкове місце для інстр. гол.), для DT1, DT2, DT3
• Пілот (FDM-тип) d=6,00 мм (посадкове місце для інстр. гол.), для DT05
• Затискна система (AV-97)
• Електромеханічний привод VD97
